Flow System ATM

TUGAS APSI

PROCESS FLOW SYSTEM
PADA MESIN ANJUNGAN TUNAI MANDIRI

Kelompok:

Tubagus Irkham Izzata A. (05111740000012)

Hendra Ramadani             (05111740000055)

Salsha Armenia Amosea   (05111740000142)

Hayu Ajeng Radriyantami (05111740000151)

Process Flow System adalah bagan yang menunjukkan alur kerja sistem secara keseluruhan. Dalam konteks sistem informasi, Process Flow System ini berisi prosedur dalam sistem informasi dan menunjukkan bagian mana saja peran pengguna, mesin, dan sistem informasi / database.

Process Flow System Pada Mesin Anjungan Tunai Mandiri (ATM)
Process Flow System pada mesin anjungan tunai mandiri (ATM) adalah berisi alur tentang langkah-langkah proses yang ada pada mesin ATM serta peggunaanya dan  menganalisis bagian mana saja peran pengguna, mesin ATM, dan sistem informasi / database.

1. Penarikan

Proses Penarikan :
1.Nasabah memasukkan pin, dan memilih menu penarikan.
2.Lalu, ATM akan mengarahkan nasabah kepada menu utama, dan pilih menu penarikan.
3.Nasabah memasukkan jumlah uang yang ingin diambil.
4.Lalu, ATM akan menyambungkan koneksinya ke database pada bank yg dituju agar dapat mengakses data-data yang terkait dengan nasabah (seperti saldo, nama, dll).
5.Data center akan mengecek apakah saldo nasabah mencukupi dengan permintaan penarikan nasabah. Jika tidak cukup maka nasabah akan diarahkan menuju menu utama atau ATM akan menampilkan kalimat yang menyatakan saldo nasabah tidak cukup. Jika saldo nasabah cukup maka akan di proses di nomer selanjutnya.
6.Jika saldo mencukupi, maka invoice/nota akan otomatis keluar dari ATM (jika nasabah meminta untuk mencetak nota) dan uang dari ATM akan segera keluar. Jika nasabah tidak meminta untuk mencetak nota, maka sisa saldo nasabah hanya akan ditampilkan di layer monitor, lalu uang dari ATM akan segera keluar.
7.Setelah uang keluar, maka Data Center akan mengupdate sisa saldo nasabah dan nasabah dapat mengambil uang dari ATM tersebut.

2. Penyetoran

Proses Penyetoran:
1.Pada proses setor tunai, terdapat langkah-langkah sebagai berikut :
2.Masukkan kartu ATM lalu masukkan pin
3.Masuk ke menu lalu pilih menu setor tunai
4.Lalu masukkan uang, kemudian uang tersebut akan dihitung oleh mesin ATM, lalu konfirmasi
5.Akan terdapat pilihan rekening pribadi atau rekening lain. Jika rekening lain maka masukkan nomer rekeningnya. Maka uang tersebut akan dimasukkan ke rekening yang telah ditentukan.
6.Kemudian akan terdapat pilihan untuk mencetak struk. Jika iya, maka struk akan dicetak
7.Jika tidak ada transaksi lain yang ingin dilakukan, keluarkan kartu dan ambil kartu

3.Transfer

Proses Transfer:
1.Nasabah memasukkan pin dan pilih menu transfer. Lalu, akan keluar pilihan – pilihan bank.
2.Setelah itu, nasabah memilih bank yang dituju dan memasukkan nomor rekening tujuan.
3.Masukkan jumlah nominal yang ingin di transfer.
4.Akan berhasil dan keluar invoice apabila saldo mencukupi. Namun, kalau saldo tidak mencukupi akan keluar tampilan saldo tidak mencukupi.

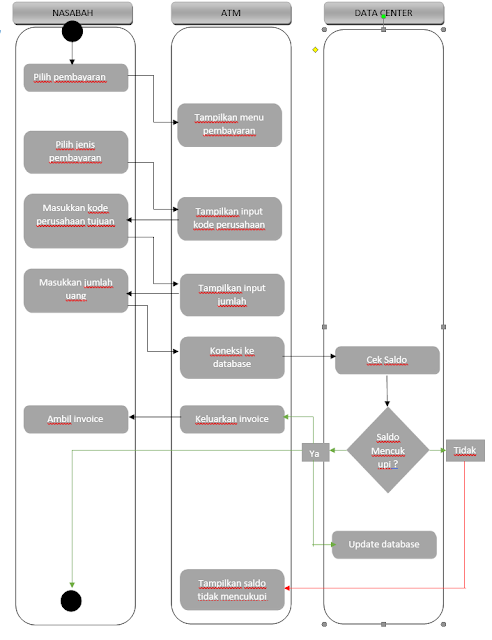

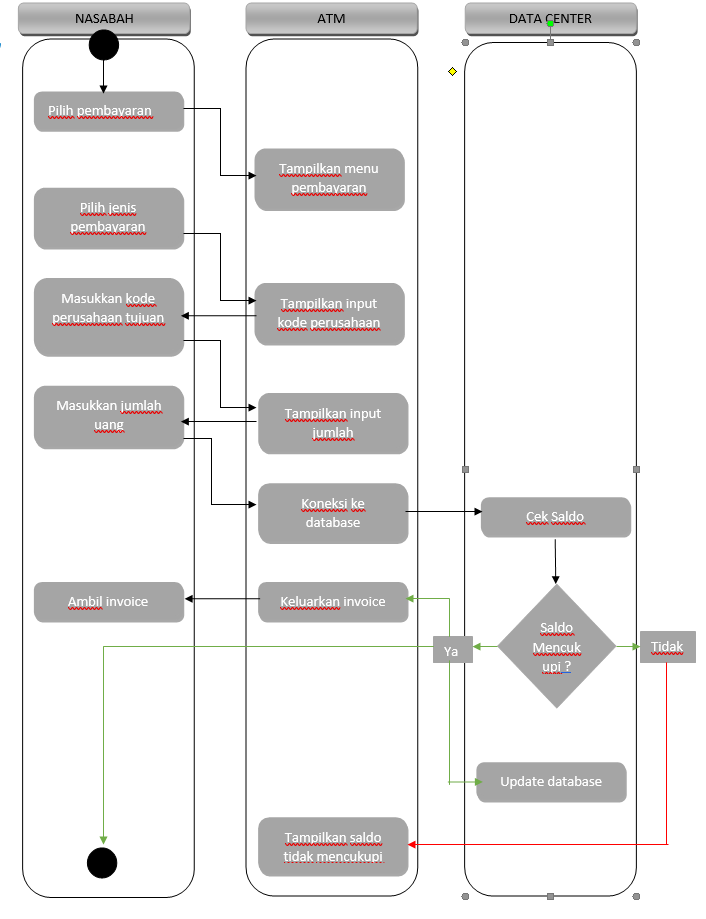

4. Pembayaran

Proses Pembayaran:
1.Masukkan kartu ATM lalu masukkan pin
2.Masuk ke menu lalu pilih menu transaksi lainnya
3.Pilih menu pembayaran dan pilih pembayaran apa yang ingin dilakukan
4.Masukkan kode / identitas pembayaran beserta nominalnya dan konfirmasi data tersebut. Maka pembayaran tersebut akan di proses
5.Kemudian akan terdapat pilihan untuk mencetak struk. Jika iya, maka struk akan dicetak
6.Jika tidak ada transaksi lain yang ingin dilakukan, keluarkan kartu dan ambil kartu
